Меня, как поставщика буферных пружин привода, часто спрашивают, как измерить жесткость этих пружин. Это решающий аспект, особенно когда вы ищете подходящую пружину для вашего конкретного применения. В этом блоге я познакомлю вас с процессом измерения жесткости буферной пружины привода, а также коснусь некоторых связанных с этим моментов, которые могут оказаться вам полезными.
Что такое жесткость пружины?
Прежде чем мы углубимся в методы измерения, давайте быстро разберемся, что такое жесткость пружины. Жесткость пружины, также известная как константа пружины, является мерой того, какое усилие требуется для сжатия или растяжения пружины на определенное расстояние. Обычно он обозначается буквой «k» и измеряется в единицах силы на единицу длины, например Н/м (ньютоны на метр) в системе СИ.
Почему важно измерять жесткость пружины
Измерение жесткости буферной пружины привода жизненно важно по нескольким причинам. Во-первых, это гарантирует, что пружина в вашем приводе будет работать должным образом. Если пружина слишком жесткая, она может недостаточно сжаться, что приведет к неправильной работе привода. С другой стороны, если он слишком мягкий, он может не обеспечить необходимую силу для поддержания требуемого буфера.
Во-вторых, в целях контроля качества измерение жесткости помогает убедиться в том, что каждая пружина соответствует указанным требованиям. Это особенно важно, когда вы поставляете пружины в больших количествах, поскольку постоянство имеет решающее значение.
Методы измерения жесткости пружины
1. Метод статической загрузки
Метод статического нагружения — один из наиболее распространенных способов измерения жесткости пружины. Вот как это работает:
- Подготовьте оборудование: вам понадобится набор гирь, весы для точного измерения гирь и устройство для измерения смещения пружины. Простая установка может включать в себя подставку, крючок для подвешивания пружины и линейку для измерения длины пружины.
- Начальное измерение: Подвесьте пружину на подставку и измерьте ее первоначальную длину, назовем ее (L_0).
- Применить нагрузки: Начните добавлять грузы к пружине один за другим. После добавления каждого груза подождите, пока пружина остановится, а затем измерьте новую длину пружины (L_i). Смещение (\Delta L_i = L_i - L_0).
- Рассчитать силу: Силу, приложенную каждым грузом, можно рассчитать по формуле (F = мг), где (m) — масса груза, а (g) — ускорение свободного падения ((g = 9,81 м/с^2)).
- Определить жесткость пружины: Постройте график силы ((F)) по оси y и смещения ((\Delta L)) по оси x. Наклон линии, полученной из графика, представляет собой жесткость пружины ((k)). Математически (k=\frac{\Delta F}{\Delta L}).
Этот метод относительно прост и может быть реализован с помощью базового оборудования. Однако он имеет некоторые ограничения. Например, предполагается, что пружина ведет себя линейно, что может быть не всегда так, особенно для пружин с нелинейными характеристиками.
2. Использование тестера Spring
Тестер пружин — более совершенный и точный способ измерения жесткости пружины. Эти тестеры специально разработаны для приложения контролируемой силы к пружине и измерения результирующего смещения.
- Настраивать: Поместить пружину в тестер пружин. Убедитесь, что он правильно выровнен, чтобы обеспечить точные измерения.
- Процедура испытания: Тестер приложит к пружине постепенно увеличивающуюся силу и зафиксирует соответствующее смещение. Некоторые тестеры также могут применять циклическую нагрузку для имитации реальных условий.
- Анализ данных: Тестер пружин обычно поставляется с программным обеспечением, которое может анализировать данные и рассчитывать жесткость пружины. Он также может предоставить дополнительную информацию, такую как максимальная нагрузка, которую может выдержать пружина, и ее усталостная долговечность.
Использование тестера пружин является более точным и эффективным, чем метод статического нагружения, особенно для высокоточных применений. Однако это требует значительных инвестиций в оборудование.
Факторы, влияющие на жесткость пружины
Несколько факторов могут повлиять на жесткость буферной пружины привода. Понимание этих факторов может помочь вам выбрать правильную пружину для вашего применения.
- Свойства материала: Тип материала, из которого изготовлена пружина, оказывает существенное влияние на ее жесткость. Например, пружины из высокоуглеродистой стали обычно жестче, чем пружины из нержавеющей стали.
- Диаметр проволоки: Более толстый диаметр проволоки обычно приводит к более жесткой пружине. Это связано с тем, что более толстая проволока содержит больше материала, способного противостоять деформации.
- Диаметр катушки: Меньший диаметр витка обычно приводит к более жесткой пружине. Это связано с тем, что витки расположены ближе друг к другу, что затрудняет сжатие или растяжение пружины.
- Количество катушек: Меньшее количество витков обычно приводит к более жесткой пружине. Чем меньше витков, тем меньше материала можно деформировать, поэтому пружина сильнее сопротивляется сжатию или растяжению.
Сопутствующие весенние товары
Как поставщик, мы также предлагаем другие типы пружин, которые могут вас заинтересовать. Например, у нас естьПружина редукционного клапана, которые предназначены для регулирования давления в системе. Эти пружины имеют решающее значение для поддержания правильного функционирования редукционных клапанов.
У нас также естьПружина низкотемпературного клапана, которые специально разработаны для работы в условиях низких температур. Эти пружины изготовлены из материалов, которые выдерживают холод, не теряя при этом своей эластичности.

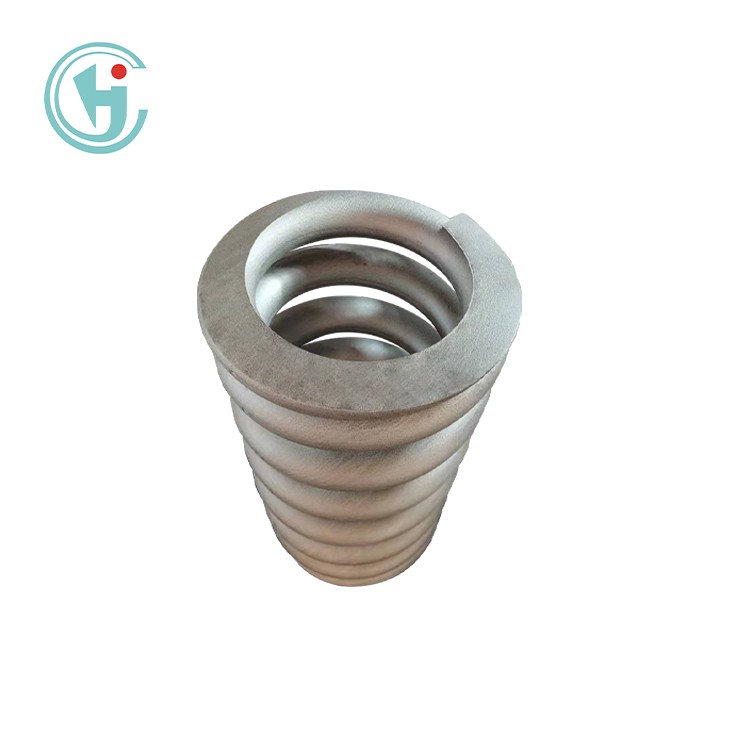

Еще один продукт, который мы предлагаем, — этоПружина клапана высокого напряжения. Эти пружины предназначены для работы в условиях высоких напряжений, например, в высокопроизводительных двигателях. Они изготовлены из высокопрочных материалов и рассчитаны на длительный усталостный срок службы.
Заключение
Измерение жесткости буферной пружины привода является важным шагом в обеспечении ее надлежащей работы. Независимо от того, выберете ли вы метод статической нагрузки или испытание пружин, главное — получить точные измерения. Понимая факторы, влияющие на жесткость пружины, вы сможете принять обоснованное решение при выборе подходящей пружины для вашего применения.
Если вы ищете буферные пружины привода или любую другую нашу пружинную продукцию, мы будем рады услышать ваше мнение. Свяжитесь с нами, чтобы обсудить ваши конкретные требования, и давайте начнем разговор о том, как мы можем удовлетворить ваши потребности.
